Capacity Plus多信道數字無線集群通信系統由數字基站、數字對講終端、數字調度錄音系統組成，其中數字中繼臺、數字調度錄音系統、基站遠程控制系統接入到IP Network中。

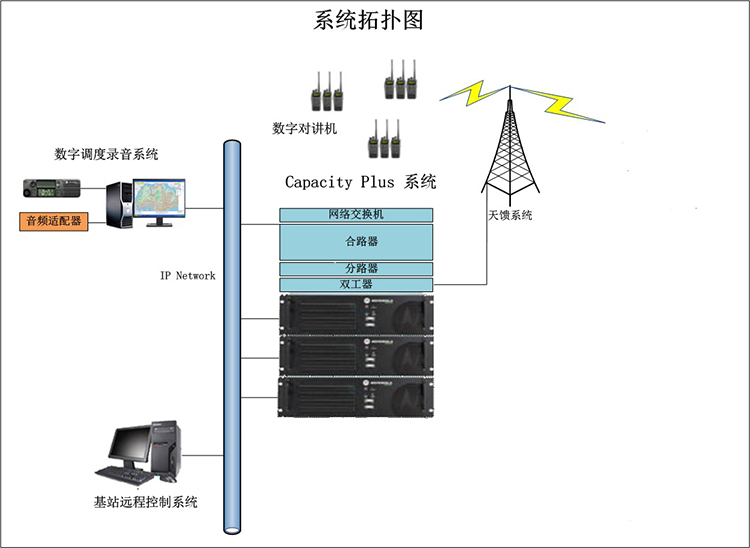

Capacity Plus數字集群基站系統圖

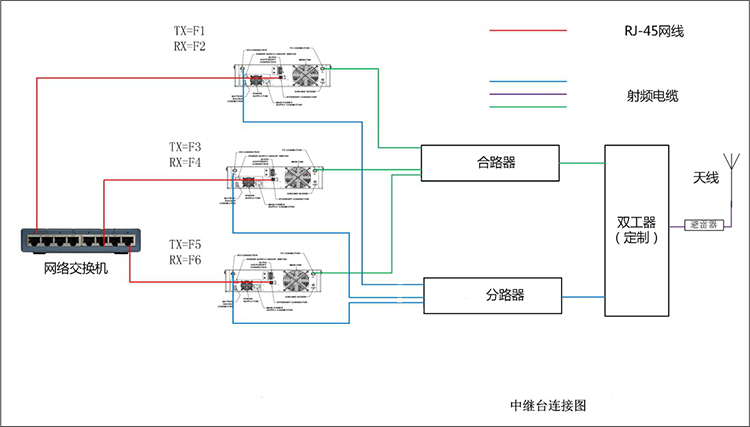

系統由Capacity Plus中繼臺、合路器、分路器、雙工器、射頻線纜、室內全向天線組成。原有數字常規中繼臺可通過軟件升至Capacity Plus中繼臺。數字中繼臺TX、RX端均通過射頻電纜分別接入合路器及分路器，合路器輸出端（ANT）及分路器輸出端（ANT）通過射頻電纜接入雙工器的HIGH端及LO端，再由雙工器的ANT端通過射頻電纜連接避雷器和室外天線。數字中繼臺背板的RJ45接口采用以太網網線連接網絡交換機。
系統負荷
由上圖可以看出，使用六個邏輯信道的CapacityPlus系統就可以滿足不少于200個終端對講機的通話要求。
系統工作模式及規劃
系統需使用12.5KHz帶寬的頻點，收發頻率間隔10MHz，頻點的選擇應滿足避免產生三階互調的要求。
頻道的規劃及使用

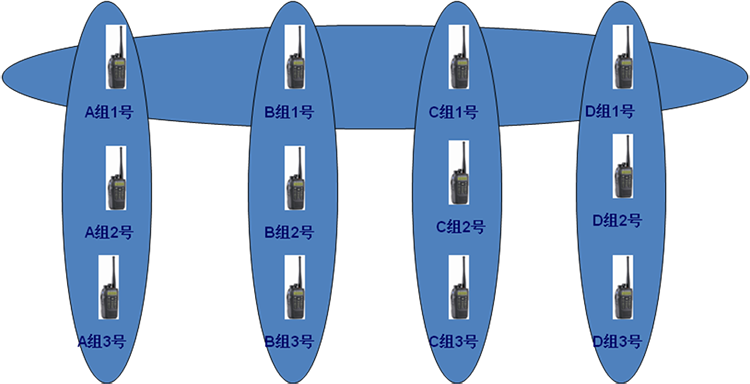

系統規劃可根據終端用戶數量任意設置多個通話組，各個通話組按照各部門相應人員進行編制，并對各個組的組長進行權限配置。
基站遠程控制系統

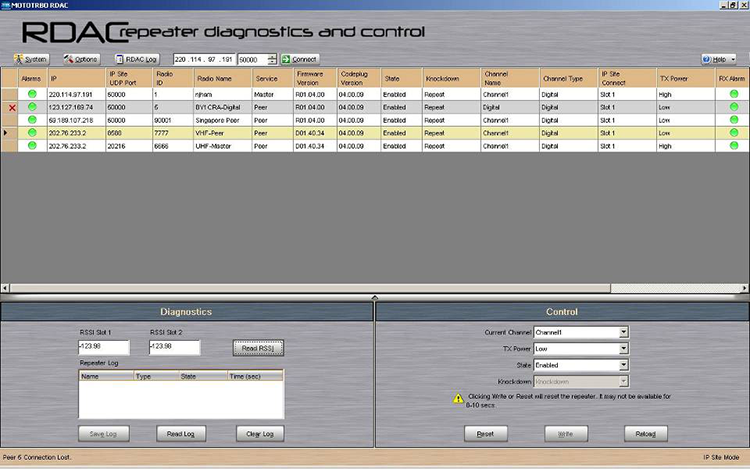

系統管理員可以使用RDAC遠程監控管理系統中的轉發臺?？刂浦行目梢匀我夂艚懈鹘M網，可監控各基站運行情況、遙控各基站的連接組網，可對各基站進行相應組合、互聯互通，達到呼百應、實時通話。
可以實現的功能有：
A.中繼器狀態診斷
?有效/失效
?模擬/數字
?聯網/本地轉發
?發射功率（高/低）
?可用信道
?信號場強
?IP地址和UDP端口
B.中繼器報警
接收機故障報警
發射機故障報警
溫度過熱報警
電源故障報警
主風扇故障報警
